Apakah jenis alat berlian yang ada?

Diamond mempunyai kelebihan kekerasan yang sangat tinggi dan rintangan haus, pekali geseran yang rendah, modulus elastik yang tinggi, kekonduksian terma yang tinggi, pekali pengembangan haba yang rendah, dan pertalian yang rendah dengan logam bukan ferus. Ia kini merupakan bahan alat dengan kekerasan yang sangat tinggi. Jadi apa jenis alat berlian yang ada? Mari ikuti editor Zhongyeda untuk melihat!

Jenis Alat Berlian:

Alat DiamondDibahagikan mengikut struktur alat: terutamanya digunakan untuk menghidupkan alat, pemotong penggilingan, reamers, bit gerudi, alat bersalut dan alat pembentukan bukan standard yang lain.

1. Bilah Diamond

1. Bilah standard: Bilah berlian kristal tunggal digunakan terutamanya untuk bubur berlian tunggal atau pelarik ketepatan lain. Kekasaran permukaan boleh mencapai RZ0.1-0.05μm apabila memproses logam bukan ferus. Bilah berlian polycrystalline (PCD) biasanya digunakan dalam pelarik, pusat pemesinan, dan lain -lain, terutamanya untuk beralih dan membosankan. Berbanding dengan bilah aloi tradisional, makanan yang lebih tinggi dan kelajuan linear boleh digunakan; Kehidupan Blade juga bertambah baik berbanding dengan bilah karbida; Pada masa yang sama, kemasan permukaan bahan kerja yang diproses oleh bilah PCD boleh mencapai RA0.2 paling baik.

2. Bilah bukan standard: Terutamanya digunakan untuk beberapa keadaan kerja dengan struktur kompleks, keperluan toleransi yang ketat dan prosedur pemprosesan yang kompleks. Penggunaan bilah berlian polikristalin berlian (PCD) yang tidak standard mesin boleh meningkatkan kecekapan pemprosesan. Pada masa yang sama, penggunaan struktur mesin-mesin dapat mengurangkan kos pengeluaran.

2. Bilah penggilingan berlian

Bilah penggilingan berlian polikristalin (PCD), dengan cakera pemotong penggilingan ataupemotong penggilinganBatang, biasanya digunakan untuk pesawat dan langkah penggilingan. Kelajuan linear boleh setinggi 2500-3000m/min. Berbanding dengan bilah karbida, kehidupan alat meningkat sebanyak 5-10 kali. Ia adalah pilihan untuk pengilangan permukaan logam yang tidak ferus seperti kepala silinder aloi aluminium automotif, kotak motosikal, dan pesawat acuan! Nisbah prestasi harga sangat sesuai.

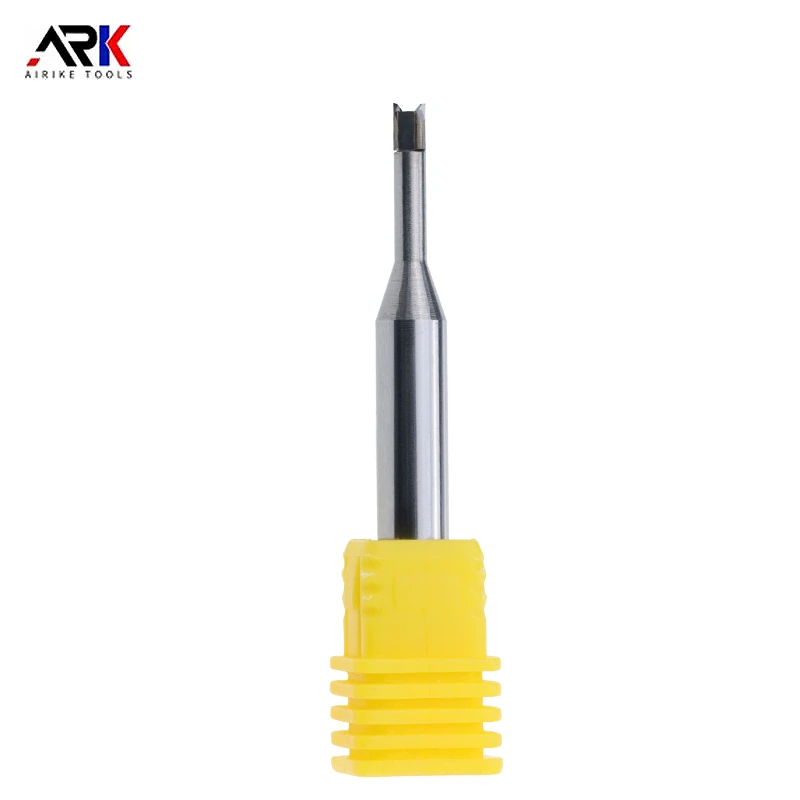

3. Pemotong penggilingan rod berlian

Pemotong penggilingan rod berlian dibahagikan kepada pemotong penggilingan berlian kristal tunggal dan pemotong penggilingan berlian polikristalin (PCD).

Pemotong penggilingan berlian polikristalin (PCD) dibahagikan kepada dua jenis. Satu adalah pemotong penggilingan melalui pusat, yang boleh digunakan untuk menembusi permukaan bahan kerja secara menegak di sepanjang paksi. Untuk menggandakan kerja-kerja seperti pit, kecekapan akan bertambah baik. Yang lain adalah pemotong penggilingan yang tidak melalui pusat. Pemotong penggilingan jenis ini secara amnya memotong bahan kerja secara radiasi, dan bos, langkah, permukaan dan bahagian lain melalui pengaturcaraan CNC.

4. Diamond Reamer

Reamer Diamond, secara amnya berdasarkan saiz diameter, menggunakan matriks aloi atau matriks keluli, dan bilangan tepi pemotongan adalah 2 atau lebih.

Alat jenis ini digunakan terutamanya untuk memproses lubang dengan keperluan toleransi yang ketat dan keperluan penamat yang tinggi. Kedua -duanya melalui lubang dan lubang buta boleh diproses. Penamat lubang yang diproses oleh alat jenis ini boleh mencapai sehingga RA0.1.

5. Bit gerudi berlian

Diamond Polycrystalline (PCD)Bit gerudi biasanya diperbuat daripada substrat aloi atau keluli mengikut diameter. Polycrystalline Diamond (PCD) Bit bit gerudi terus pada bahan kerja. Tiada lubang di bahan kerja itu sendiri, dan keperluan ketepatan tidak tinggi. Bit gerudi PCD hanya sesuai untuk peralatan pusat pemesinan.

Polycrystalline Diamond (PCD) Bit gerudi terutamanya termasuk: bit gerudi pengembangan lubang PCD, bit gerudi PCD, bit gerudi pcd, bit gerudi bawah pcd rata, dll.

6. Alat bersalut berlian

Alat bersalut Diamond menggunakan kaedah CVD untuk secara langsung mendepositkan filem berlian 1-25μm pada substrat seperti karbida atau seramik yang disusun. Mereka boleh digunakan untuk alat dengan bentuk geometri yang kompleks dan alat yang ideal untuk memproses bahan-bahan yang sukar untuk proses.

Jenis alat yang sesuai untuk salutan: bilah, pemotong penggilingan, bit gerudi, reamers, pembentuk pemotong, dll.

7. Alat Pembentukan Diamond

Diamond Polycrystalline (PCD)Alat membentuk milik alat berputar. Kelebihannya adalah kecekapan pemprosesan yang tinggi. Ia boleh mengisar lubang beberapa langkah pada masa yang sama dan memastikan toleransi geometri yang agak tepat. Ia dibahagikan kepada dua jenis mengikut kaedah pemprosesan yang berbeza. Satu adalah pemprosesan paksi dan pembentukan satu kali; Yang lain ialah pengaturcaraan CNC dan pemprosesan trajektori. Pemegang alat mempunyai pemegang BT, pemegang HSK, pemegang lurus, dll.

Jenis alat berlian di atas dikongsi di sini. Terdapat banyak jenis alat berlian dengan perbezaan prestasi yang ketara. Terdapat juga perbezaan yang besar dalam struktur, kaedah penyediaan dan bidang aplikasi pelbagai jenis alat berlian.
